Tudo sobre usinagem para conectores rápidos

Utilizado para conexões entre perfis, os conectores rápidos permitem montagem de estruturas de maneira rápida e possibilita maior flexibilidade em futuras alterações.

Mas para uma boa experiência com os conectores é necessário realizar a furação/usinagem de maneira correta, respeitando as medidas do acessório.
Pensando sempre na criatividade e autonomia de nossos cliente, vamos exemplificar abaixo as furações de alguns conectores rápidos e também indicar quais modelos de perfil permitem a utilização do mesmo.

Para cada modelo há uma especificação de diâmetro e altura do furo, abaixo relação de acordo com o modelo.

Diâmetro e altura do furo e perfil:
Ø6mm x 14mm - 20x20 Canal 8
Ø15mm x 22mm - Base 30 - 30x30 Básico, Fechado, de Canto, de Face e 30x60
Ø18mm x 28mm - Base 40 - 40x40 Leve, Básico e Fechado, 40x80 e 80x80
Ø18mm x 30mm- Base 45 - 45x45 e 45x90 Básico
Ø18mm x 33mm - Base 50 - 50x50

CONECTOR UNIVERSAL (CNXX-01) E CONECTOR DE ENCAIXE VERTICAL (CNXX-06) E HORIZONTAL (CNXX-07) - ÂNGULO DE 90°

Os conectores para ângulo de 90° são os mais utilizados na montagem de estruturas, podendo utilizar o modelo universal, com a montagem pela ponta do perfil ou os modelos de encaixe vertical e horizontal, indicados principalmente para reformas e melhorias da estrutura, podendo ser encaixado pelo face do perfil.

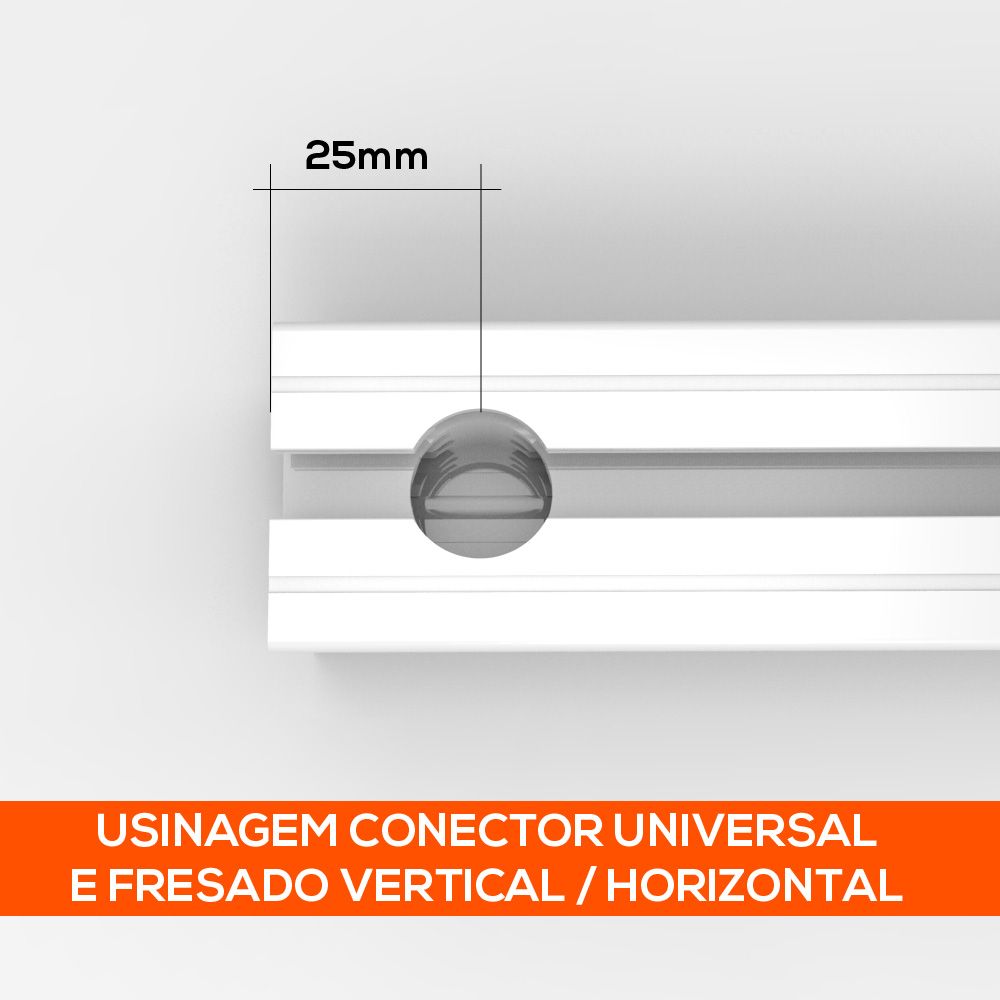

Para a utilização desse conector é necessário fazer uma furação à 25mm da face no centro do perfil com a fresa ou broca de acordo com o modelo, citado no iníncio do texto.

Perfis compatíveis com o modelo universal:
PERFIL 20X20 CANAL 8 (PF20-01);
PERFIL 30X30 BÁSICO (PF30-01), FECHADO (PF30-04), DE CANTO (PF30-01C), DE FACE (PF30-01F) E ABAULADO (PF30-01R);
PERFIL 30X60 (PF30-02);
PERFIL 40X40 LEVE (PF40-00) E BÁSICO (PF40-01);
PERFIL 40X80 (PF40-02);
PERFIL 45X45 BÁSICO (PF45-11);
PERFIL 45X90 BÁSICO (PF45-12);
PERFIL 50X50 (PF50-01);
PERFIL 80X80 BÁSICO (PF40-03B) E REFORÇADO (PF40-03).

Perfis compatíveis com os modelos fresados vertical e horizontal:
PERFIL 30X30 BÁSICO (PF30-01), FECHADO (PF30-04), DE CANTO (PF30-01C), DE FACE (PF30-01F) E ABAULADO (PF30-01R);
PERFIL 40X40 LEVE (PF40-00) E BÁSICO (PF40-01);
PERFIL 45X45 BÁSICO (PF45-11);
PERFIL 50X50 (PF50-01).

CONECTOR PROLONGADOR - ÂNGULO DE 180° (CNXX-04)

O conector prolongador permite emendar duas peças com corte reto.
Esse modelo é indicado para montagem de estruturas que necessitem remover ou adicionar parte da estrutura com frequência.
O conector prolontador também permite o envio de fracionadas por transportadora, permitindo emenda das peças ao chegar no local de montagem e/ou instalação.

Perfis compatíveis com o modelo prolongador:
PERFIL 20X20 CANAL 8 (PF20-01);
PERFIL 30X30 BÁSICO (PF30-01), FECHADO (PF30-04), DE CANTO (PF30-01C), DE FACE (PF30-01F) E ABAULADO (PF30-01R);
PERFIL 30X60 (PF30-02);
PERFIL 40X40 LEVE (PF40-00) E BÁSICO (PF40-01);
PERFIL 40X80 (PF40-02);
PERFIL 50X50 (PF50-01);
PERFIL 80X80 BÁSICO (PF40-03B) E REFORÇADO (PF40-03).

CONECTOR CABEÇA ARTICULADA (CNXX-02) E CONECTOR CORPO ARTICULADO (CNXX-03) - ÂNGULO VARIÁVEL

Os conectores articulados permitem montagem em âgulo entre perfis.
O modelo com cabeça articulada permite a montagem em ângulo de 45° a 135° da face. Alem de permitir a montagem de braços especiais para estruturas também é comumente usado para reforço tipo mão francesa em estruturas que necessitem resistência mecânica elevada.
O modelo com corpo articulado pemite a montagem em ângulo de 90° à 270° do topo. Indicado para montagens de bases com ângulos especiais, deixando uma melhor aparência sem cantos vivos.

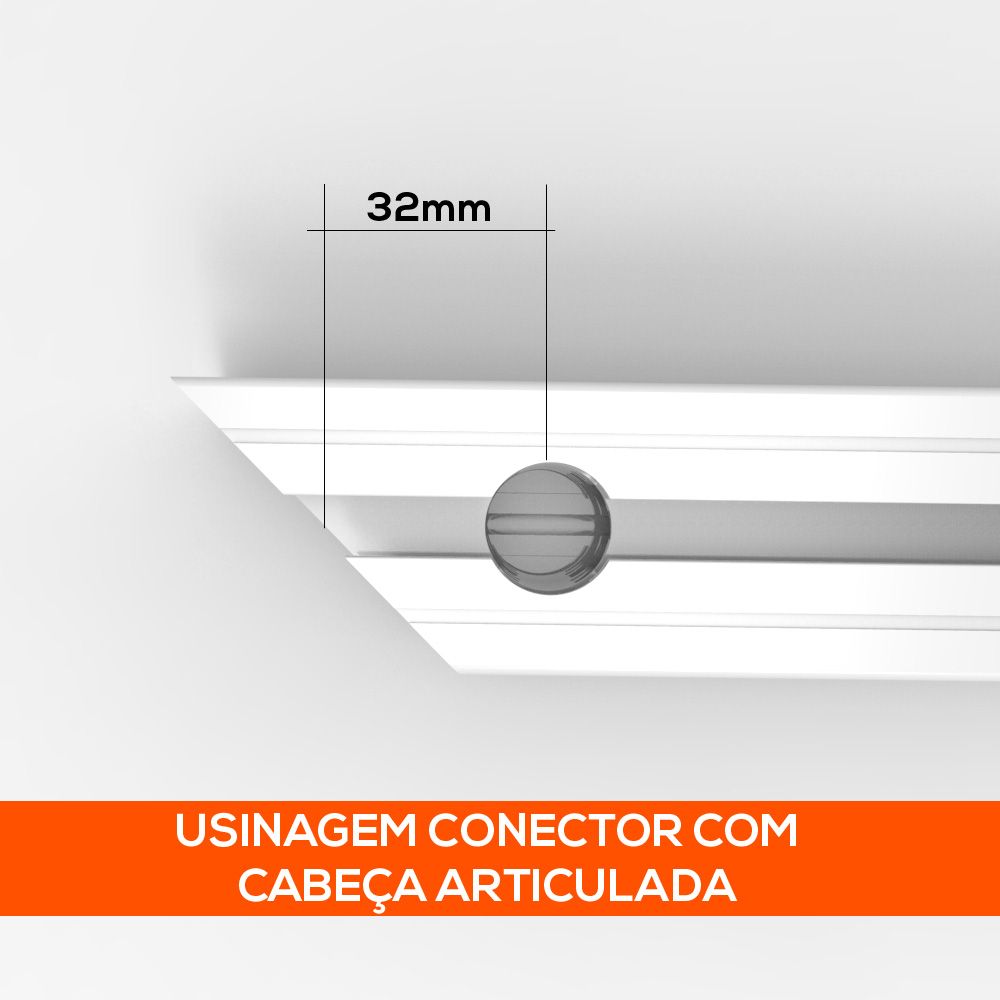

Para a utilização desses modelos é necessário uma furação à 32mm do centro da face no meio do perfil com a fresa ou broca de acordo com o modelo, citado no iníncio do texto.

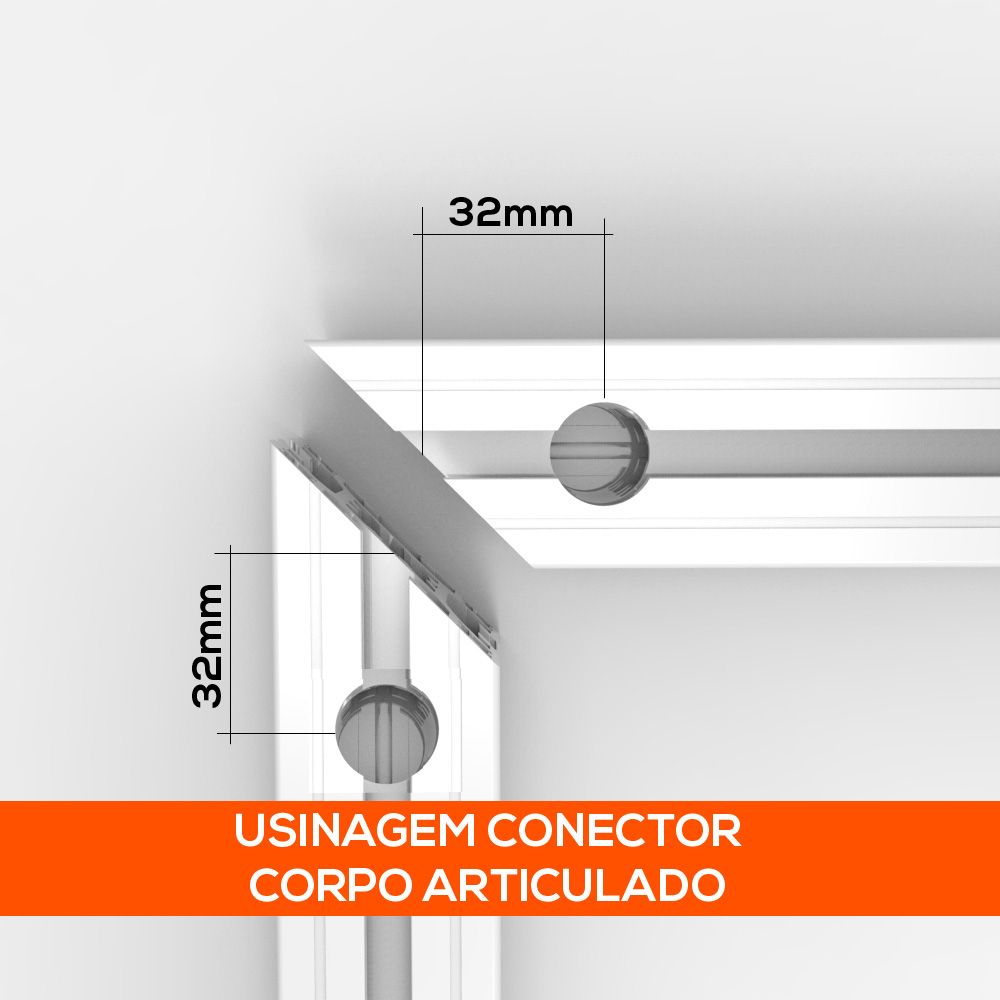

Para o modelo de corpo aticulado, é necessário realizar a usinagem nas duas peças respeitando as medidas informadas.

Perfis compatíveis com o modelo cabeça articulada:
PERFIL 30X30 BÁSICO (PF30-01), FECHADO (PF30-04), DE CANTO (PF30-01C), DE FACE (PF30-01F) E ABAULADO (PF30-01R);
PERFIL 30X60 (PF30-02);
PERFIL 40X40 LEVE (PF40-00) E BÁSICO (PF40-01);
PERFIL 40X80 (PF40-02);
PERFIL 45X45 BÁSICO (PF45-11);
PERFIL 45X90 BÁSICO (PF45-12);
PERFIL 50X50 (PF50-01);
PERFIL 80X80 BÁSICO (PF40-03B) E REFORÇADO (PF40-03).

Perfis compatíveis com o modelo corpo articulado:
PERFIL 30X30 BÁSICO (PF30-01), FECHADO (PF30-04), DE CANTO (PF30-01C), DE FACE (PF30-01F) E ABAULADO (PF30-01R);
PERFIL 30X60 (PF30-02);
PERFIL 40X40 LEVE (PF40-00) E BÁSICO (PF40-01);
PERFIL 40X80 (PF40-02);
PERFIL 45X45 BÁSICO (PF45-11);
PERFIL 45X90 BÁSICO (PF45-12);
PERFIL 50X50 (PF50-01);
PERFIL 80X80 BÁSICO (PF40-03B) E REFORÇADO (PF40-03).

CONECTOR DE ENCAIXE PARALELO/LATERAL - PINO CURTO (CNXX-05)

O conector de encaixe paralelo/lateral ou também chamado de conector com pino curto, permite conectar 2 perfis lateralmente.
Possibilidando a confecção de um modelo de perfil maior para uma aplicação específica ou também projetos com haste de ajuste, permitindo ajustar a distância de maneira simples e rápida.

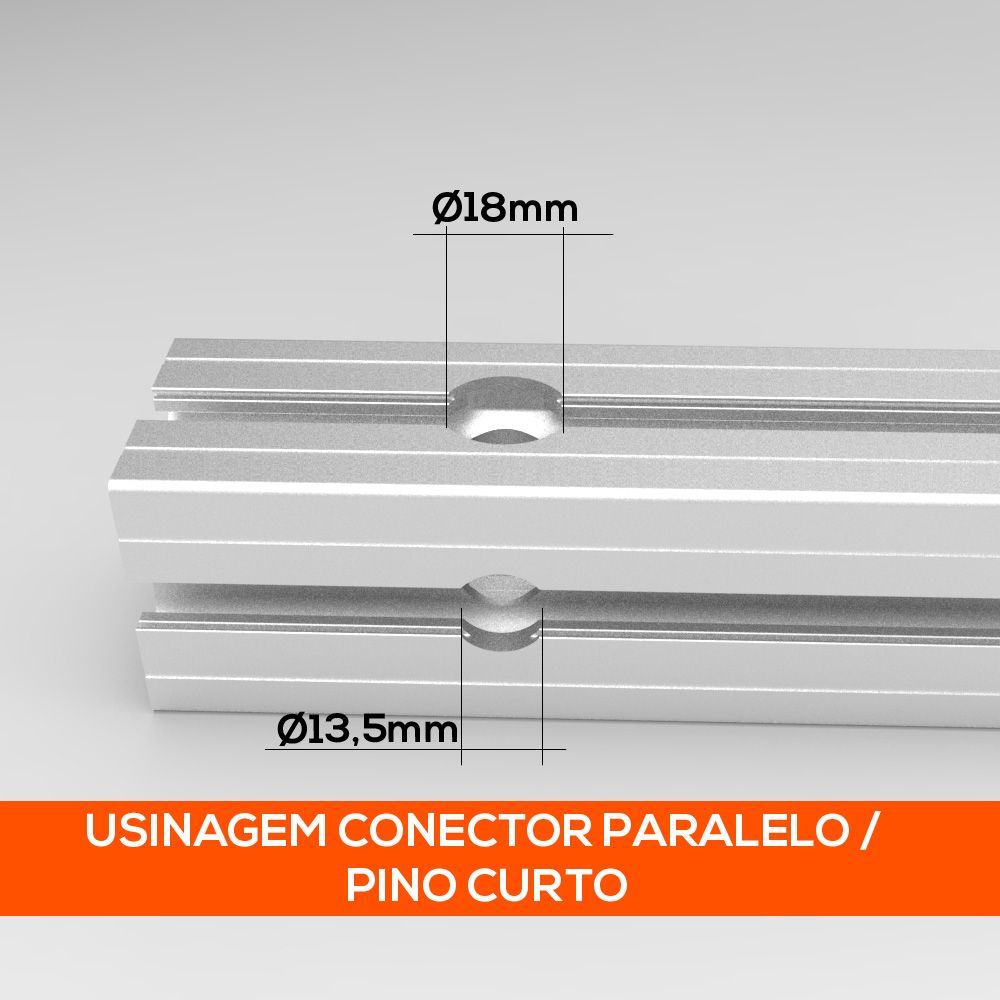

Para a instalação desse modelo é necessário uma usinagem a mais que os demais conectores.
Alem da furação para o encaixe da bucha, é necessário uma furação na face perpendicular à da usinada para a bucha para a passagem do pino.

Perfis compatíveis com o modelo paralelo / pino curto:
PERFIL 40X40 LEVE (PF40-00) E BÁSICO (PF40-01);
PERFIL 40X80 (PF40-02);
PERFIL 80X80 BÁSICO (PF40-03B) E REFORÇADO (PF40-03).

DICAS EXTRAS:
- Os modelos 15x15 Canal Sextavado M3, 30x30 Centro M8, 45x45 Canal Sextado M8, 45x90 Canal Sextavado e TODOS os modelos V-slot não utilizam os conectores rápidos.
- Recomendamos realizar a usinagens em um equipamento que possibilide uma boa fixação da peça, evitando que a peça se solte durante o processo, ocasionando um acidente ou danificando a peça à ser usinada.
- A utilização de fresa com 4 fios com corte no centro garante um melhor acabamento e ajuste.
- Lembrar de usar sempre óculos de segurança durante qualquer processo de usinagem.
- Utilize os códigos entre parenteses para achar de maneira mais fácil os produtos em nossa loja virtual.
